Фильтры напорные типа ФГМ 32 ( 1ФГМ32-хх(М)К;  2ФГМ32-хх(М)К;  3ФГМ32-хх(М)К;  4ФГМ32-хх(М)К )

Изготавливаются в соответствии с действующей технической документацией и соответствуют ТУ 4145-001-49277701-2024 и

ТУ 4153-001-49277701-2015. Сертификат соответствия РОСС RU.32623.ОС10.05568 срок действия с 19.04.2024 по 18.04.2027.

Комплектуются бумажными фильтрующими элементами, фильтрующими элементами из боросиликатного стекловолокна

и нержавеющей сетки с тонкостью фильтрации: 10, 25, 40, 90, 120, 160 мкм.

Фильтр напорный типа ФГМ 32

Фильтры напорные типа ФГМ 32 предназначены для очистки минеральных масел от механических примесей кинематической  вязкостью до 500 мм2/с при температуре от 0º до 80º С. Диапазон температур окружающей среды от минус 40º до плюс 40º С. Номинальное давление гидросистемы 32 мПа.


Фильтры обеспечивают в процессе эксплуатации гидропривода необходимую чистоту масла, работая в режимах полнопроточной или пропорциональной фильтрации во всасывающей, напорной или сливной линиях гидросистем различных станков и машин.



Фильтры изготавливают 4-х габаритов: 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ.
Вид присоединения: К - коническая резьба, М - метрическая резьба.
Климатическое исполнение фильтров - УХЛ.
Категория размещения - 4

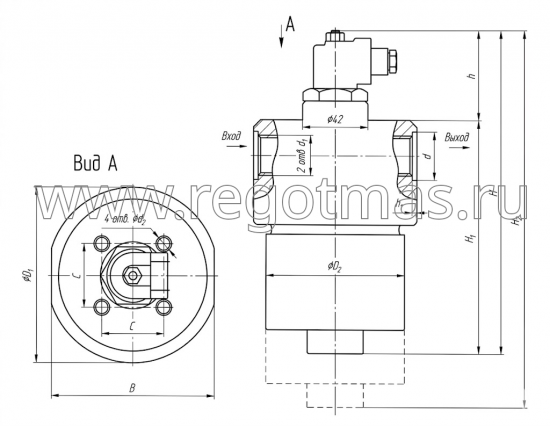

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФИЛЬТРОВ ФГМ32

Сводная техническая таблица исполнений К (коническое) и М (метрическое)

Типоразмер фильтра

H

мм

H1

мм

B

мм

D1

мм

D2

мм

c

мм

h

мм

h1

мм

d

мм

d1

d2

H2

мм

1ФГМ32-05 (10; 25; 40) К

250

178

105

110

87

40

72

-

-

K1/2"

M8

265

1ФГМ32-05 (10; 25; 40) М

250

178

105

110

87

40

72

2,5

Ø28

M22x1.5

M8

265

2ФГМ32-05 (10; 25; 40) К

354

282

105

110

87

40

72

-

-

K3/4"

M8

375

2ФГМ32-05 (10; 25; 40) М

354

282

105

110

87

40

72

2,5

Ø33

M27x2

M8

375

3ФГМ32-05 (10; 25; 40) К

368

300

145

158

130

45

68

-

-

K1 1/4"

M10

405

3ФГМ32-05 (10; 25; 40) М

368

300

145

158

130

45

68

2,5

Ø50

M42x2

M10

405

4ФГМ32-05 (10; 25; 40) К

566

498

145

158

130

45

68

-

-

K1 1/2"

M10

605

4ФГМ32-05 (10; 25; 40) М

566

498

145

158

130

45

68

2,5

Ø56

M48x2

M10

605

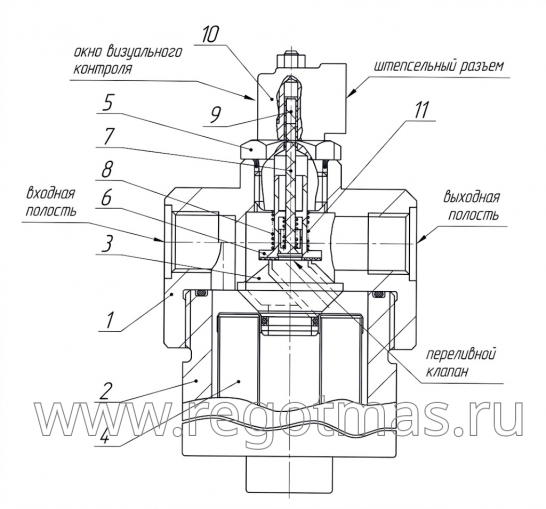

1 - головка; 2 - стакан, 3 - седло; 4 - фильтрующий элемент; 5 - корпус; 6 - поршень; 7 - плунжер; 8, 12 - пружина; 9 - магнит; 10 - указатель; 11 - выключатель электросигнала

Фильтр напорный состоит из головки 1 и стакана 2.


Головка 1 имеет входную и выходную полости, в ней находятся переливной  клапан и седло 3 для фиксирования фильтрующего элемента 4. Головка 1 герметично соединяется со стаканом



2. При нормальной работе фильтра масло через входную полость поступает в стакан 2, фильтруется и через центральное отверстие в седле 3 выходит через выходную полость.



При увеличении перепада давлений на фильтрующем элементе, а также при большой вязкости или увеличенном расходе масла начинает перемещаться плунжер 7 расположенный в поршне 6.



Магнит 9 перемещается вместе с плунжером 7. При перемещении магнита 9 визуальный сигнал (указатель 10) в прозрачном окне меняется с зеленого на красный и одновременно замыкаются контакты выключателя электросигнала 11.



Электровизуальный сигнал свидетельствует о необходимости замены фильтрующего элемента 4. Если  не заменить загрязненный фильтрующий элемент 4, то открывается переливной клапан и масло поступает в систему минуя фильтроэлемент.

Фильтры напорные типа ФГМ32 комплектуются сменными бумажными фильтрующими элементами Реготмас 600; Реготмас 605Г; Реготмас 630; Реготмас 631; усиленными моделями с дополнительными поддерживающими шторами изготовленными из бумажных фильтрующих материалов, боросиликатного стекловолокна и нержавеющей сетки, модели Реготмас -ТМ, -ТМ-СМ, -М, С1ФГМ, С2ФГМ, С3ФГМ, С4ФГМ. Все фильтрующие элементы имеют максимально возможную площадь фильтрующего материала и количество гофр.



Для подробной консультации по применению фильтрующих элементов Реготмас

в фильтрах напорных типа ФГМ 32 просим Вас обращаться в нашу компанию.
